機能１０３ |
行間・列間罫線 |
|
|
行間、列間に罫線を引きたい！ |
|
|||
|
セルの中間に罫線を引く機能です。組織図やフローチャーチを作成するとき、関係線や流れ線を思い通りのイメージで表示することができます。 | ||
|
|
|||
|

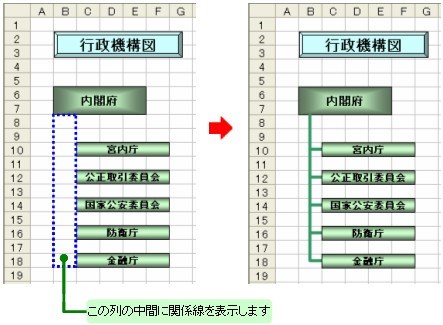

機構図の関係線をセルの中間に表示します。
|
 |
|
|
|
この機能で表示される”罫線”は、図形オブジェクトの「直線」を使用しています。 |
 ボタンをクリックすると、次のようなダイアログボックスが表示されます。 |
|||
|

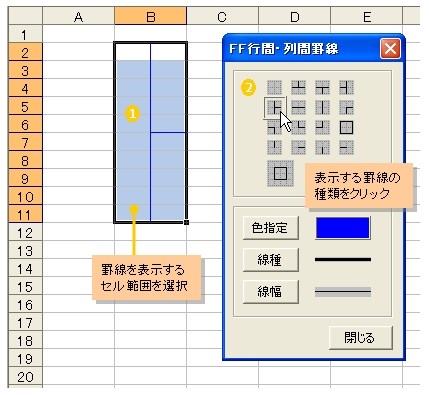

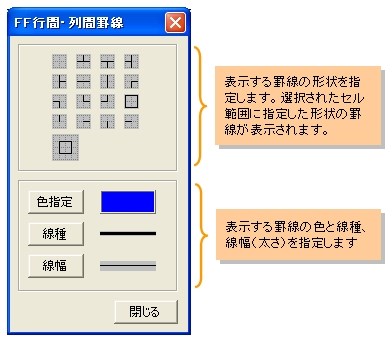

■ 罫線指定ダイアログボックス |
|||
 |
|||
|
|||
セル範囲を選択
してから、罫線の種類を指定
すると、セル範囲に罫線が表示されます。罫線の色、線種、線幅は、あらかじめ指定しておきます。 |
|||
|
■ 罫線の表示 |
|||
 |
|||
|
|||

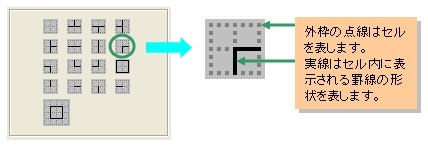

罫線の形状を指定するアイコンのイメージは次のような意味を持ちます。 上記の形状を指定した場合、罫線は次のように表示されます。 |
|||
|
■
表示領域として単一セルを指定した場合 |
|||
 |
|||
|

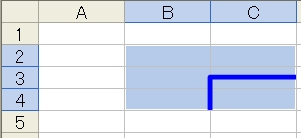

■ 表示領域としてセル範囲を指定した場合 |
|||
 |
|||
|
|
指定されたセル範囲を１つのセルと見なして罫線を表示します。 |
||

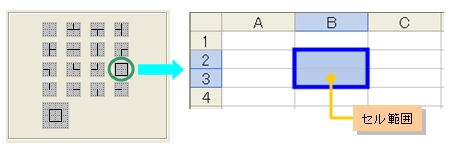

外枠の表示 |
|||
指定されたセル範囲に外枠を表示します。 |
|||

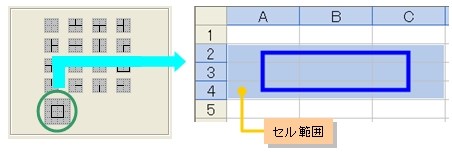

行間・列間外枠の表示 |
|||
指定されたセル範囲の四隅の中心を結んだ外枠を表示します。 |
|||

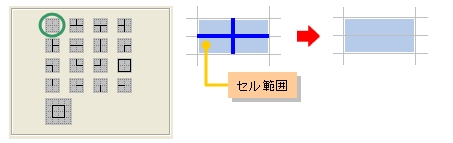

行間・列間罫線の消去 |
|||
指定されたセル範囲に表示されている行間・列間罫線を消去します。 |
|||
|
|||

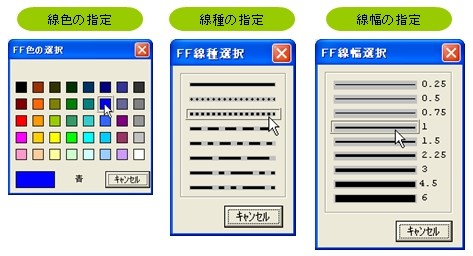

線の色、線種、線幅（太さ）を指定する場合は、ダイアログボックスの該当ボタンをクリックします。各属性を指定するダイアログボックスが表示されます。 |
|||
|
|

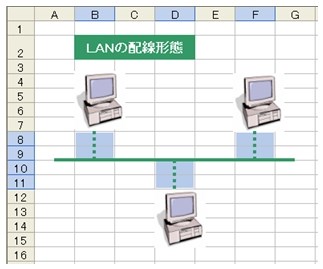

複数のセル範囲を指定して機能を実行すると、同種類の罫線を一度に表示することができます。 |
|
■
同一罫線を複数セルに表示 |
 |
関連機能 |
 機能013：斜め罫線の表示 |
|
機能339：罫線コピー＆貼り付け |
|
機能500：セル間線引き |
|
|
|
