地図グラフ FAQ |
「地図棒グラフ」と「プロット棒グラフ」の違いは何ですか?「機能244:地図棒グラフ」と「機能276:プロット棒グラフ」の相違点は地図グラフの下絵 (白地図)に使用する図形の種類だけです。基本的なグラフ機能に関しては全く同じです。 これは、「機能245:地図記号グラフ」と「機能288:プロット記号グラフ」についても同様です。 地図グラフと使用する白地図の種類の関係は次のとおりです。 |
地図グラフ |
白地図の種類 |
備 考 |
||
地図色塗り1 地図色塗り2 地図棒グラフ 地図記号グラフ 地図円グラフ |
フリーフォーム | 各地図グラフにはデザインの異なる3種類の日本地図(標準白地図)が付属しています。 | ||
その他の日本地図、ブロック別の日本地図、都道府県の市区町村別地図はオプション白地図として販売しています。 | ||||
既存の白地図の編集、白地図の新規作成の機能として「機能234:白地図編集」を販売しています。 | ||||
プロット棒グラフ プロット |
任意の 図形オブジェクト |
各地図グラフにはデザインの異なる3種類の日本地図(標準白地図)が付属しています。 | ||
スキャナで読み取った画像や、ネットからダウンロードした地図素材を白地図として使用することができます。 | ||||
グラフ表示位置の定義を行なう必要があります。 |
|
地図棒グラフは、フリーフォームを下絵として使います |
地図棒グラフは、白地図シート(シート名の後ろ4文字が .Map )に記述されている座標データをもとに、地図グラフの下絵をフリーフォームで描画します。フリーフォームはExcelの図形描画機能を使って自由に加工することができますので、地図グラフを作成した後に、影付きスタイルや 3-Dスタイルを設定して見栄えを自由に変更、調整することができます。 |
■
地図棒グラフ

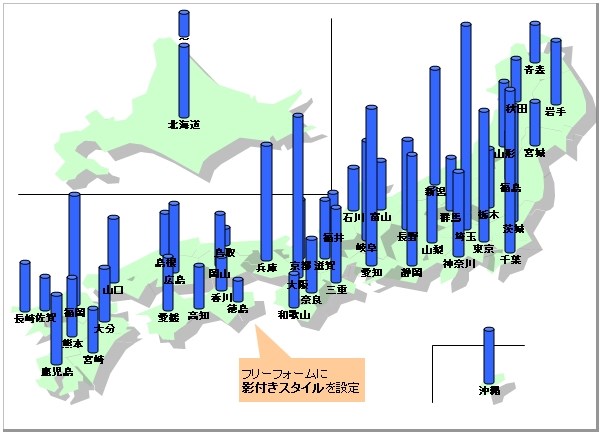

■ 白地図に影付きスタイルを設定

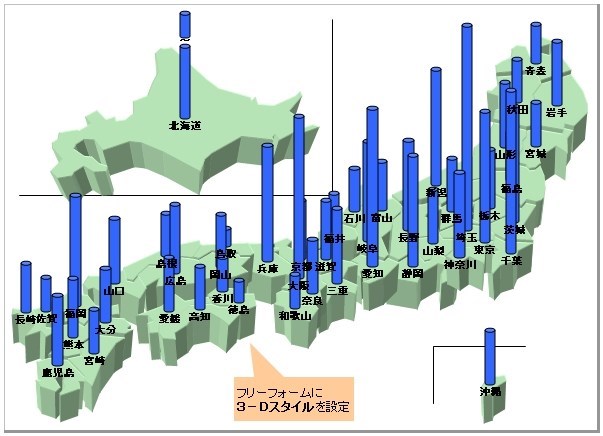

■ 白地図に3−Dスタイルを設定
|
プロット棒グラフは、任意の図形オブジェクトを下絵として使うことができます |
||||
プロット棒グラフでは、スキャナで読み取った画像や、ネットからダウンロードしたフリーの地図素材(JPEGファイル、GIFファイル)を地図グラフの下絵として使用することができます。 | ||||

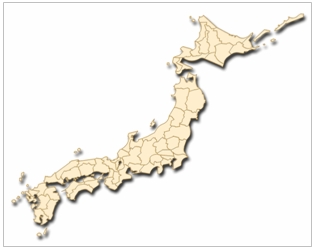

■ 地図グラフの下絵とする図形を用意
|
||||

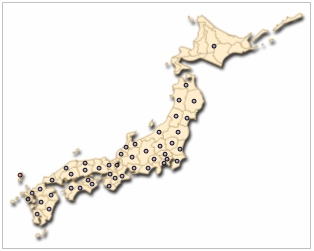

白地図の図形を用意します。下の画像は、フリーの地図素材を提供している「白い地図工房」からダウンロードしたものです。 | グラフの表示位置を定義します。 | |||
|
||||

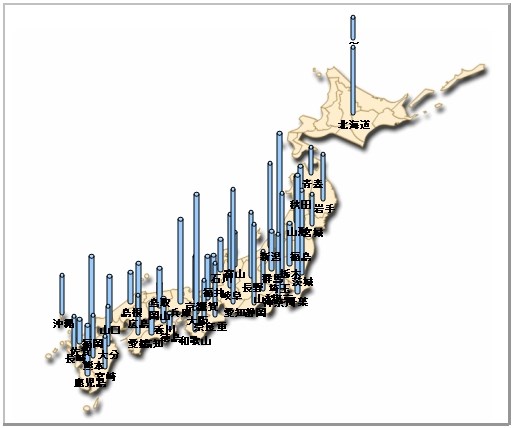

■ プロット棒グラフ
図形上に定義したグラフ表示位置に棒グラフを描画します。 |
||||
2006.04.01 |
