地図グラフ

機能486

 日本地図棒グラフ

 日本地図の上に棒グラフを表示したい!

 日本地図の上に棒グラフを表示します。







当機能の説明は、白地図上に棒グラフを表示する以下の機能の説明を兼ねています。下記機能をご利用の方は、「日本地図」を各地域の地図と読み替えてください。



機能487:アジア地図棒グラフ機能488:ヨーロッパ地図棒グラフ機能489:世界地図棒グラフ機能490:アメリカ地図棒グラフ

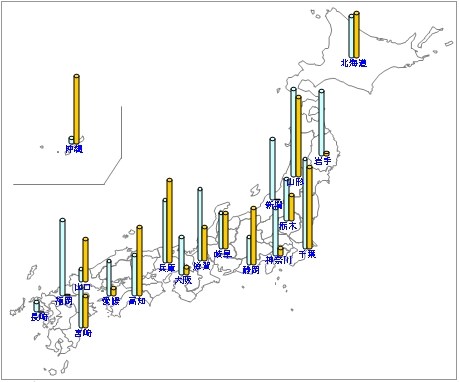

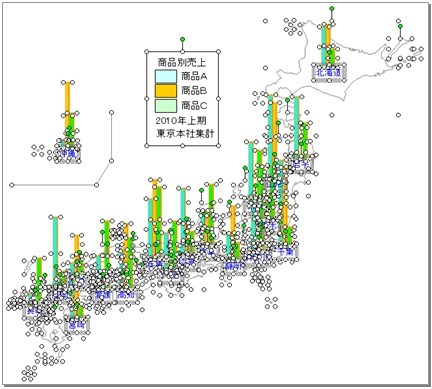

日本地図上に棒グラフを表示します
 ■ 地図上に棒グラフを表示






  準備作業
  操作手順
  データシート
  グラフ仕様設定
  機能メニュー
  プロットメニュー
  補助機能
  その他の仕様
  ・棒グラフの省略表示
  ・マイナスデータの取り扱い

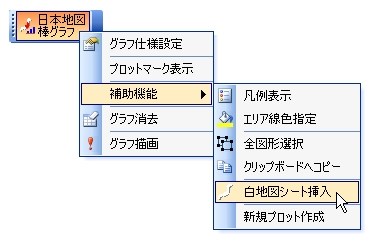

機能メニューの「補助機能」→「白地図シート挿入」を実行して、アクティブブックに白地図シートを挿入します。

■ 白地図シートの挿入

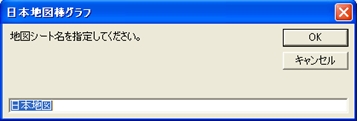

白地図のシート名を指定して[OK]ボタンをクリックします。


■ 白地図シート名の指定

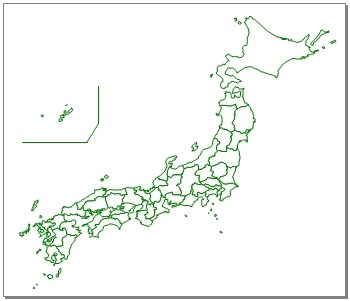

都道府県別に区分けされた白地図シートが挿入されます。


■ 白地図シート









白地図シートと同時に、データ入力用のデータシートも自動的に挿入されます。データシートのシート名は、「白地図シート名+.DAT」 となります。







  データシートに棒グラフ用のデータを入力します。

■ データ入力


データシートには1プロットにつき5項目までのデータを入力することができます。






当機能では、グラフの表示位置を「プロット」と呼びます。日本地図では、各都道府県がプロットになります。



棒グラフの表示仕様を設定します。
白地図シートをアクティブにして、機能メニューの「グラフ仕様設定」をクリックします。

■ グラフ仕様設定


グラフ仕様を設定するための、次のようなダイアログボックスが表示されます。

■ グラフ仕様設定ダイアログボックス




グラフを描画します。
グラフ仕様を設定後、ダイアログボックスの左下の[グラフ描画]ボタンをクリックすると、地図上にグラフが表示されます。

■ グラフの描画


グラフ仕様の設定方法の詳細は、「グラフ仕様設定」をご覧ください。





 データシート
データシートは、棒グラフを描画するためのデータを記入するワークシートです。機能メニューの「補助機能」→「白地図シート挿入」を実行すると、空のデータシートが自動的に挿入されます。



データシートのシート名は、「白地図シート名+.DAT」 となります。

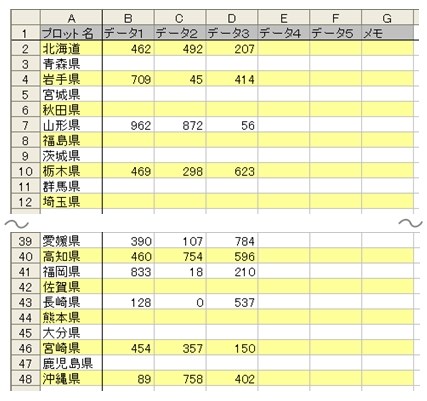

 ■ データシート



当機能では、最大5項目のデータを入力してグラフ化することができます。

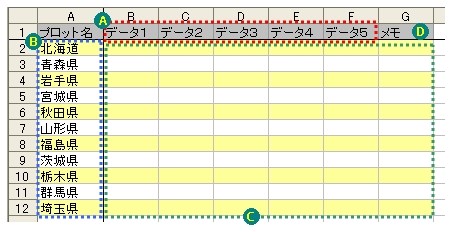

データシートの構成
1行目の列B〜列Fには、データの種類を表す「データ項目名」を入力します。初期値は、「データ1」〜「データ5」となっています。データの内容により、 たとえば、「売上金額」、「人口」など、適宜、セルの内容を変更してください。
列Aには、グラフの表示位置を示すプロット名が表示されます。日本地図の場合は、各都道府県名が表示されます。

グラフを表示しないプロットの行は、削除しても構いません。
グラフ化するデータとメモを入力します。グラフ化するデータを最大5項目(列B〜列F)、列Gには、「メモ」として付加表示する項目を1つ入力することができます。
列Gの各行には、付加表示としてグラフに表示可能なメモ的データを入力することができます。

データシートの書式設定

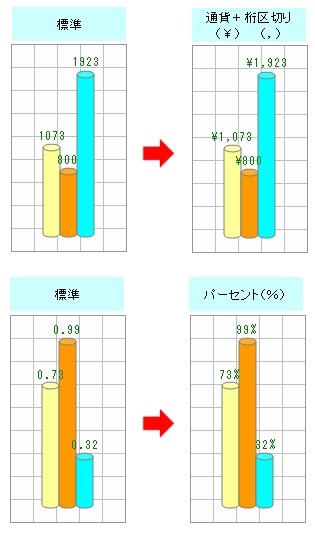

データシートのセルの書式設定は自由に行うことができます。グラフの描画にはセルに入力した実値が計算に使われ、棒グラフの高さが決定されます。グラフに表示されるデータ値は、書式設定に従って表示されているセルの表示値になります。

 ■ データシートの書式設定とデータ表示



白地図シートとデータシートの対応
当機能では、「白地図シート名+.DAT」のワークシートを、グラフが描画される白地図シート専用のデータシートとします。たとえば、白地図シート名「日本地図」のデータシートは、「日本地図.DAT」となり、このシートに入力されているデータに従って白地図シートにグラフが描画されます。


何らかの理由により、白地図シート名を変更する場合は、対応するデータシートのシート名も同時に変更してください。




 グラフ仕様設定
棒グラフの色や高さなどの仕様を設定する場合は、機能メニューの「グラフ仕様設定」を実行します。

 ■ グラフ仕様設定

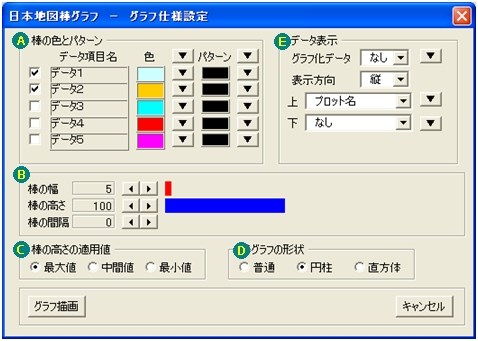

機能を実行すると、次のようなダイアログボックスが表示されます。

 ■ グラフ仕様設定

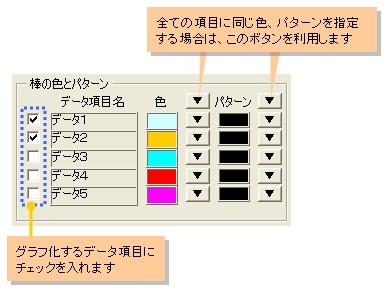

グラフ化するデータ項目と棒の色とパターンの指定

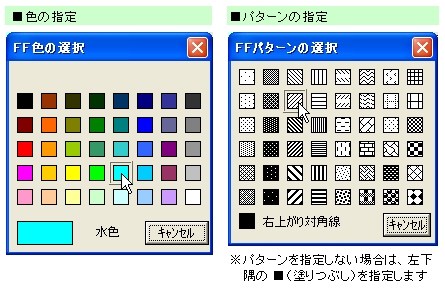

グラフ化するデータ項目は、データ項目名の横のチェックボックスにチェックを入れます。また、棒グラフの色とパターンは、各データ項目の ボタンをクリックして指定します。



  ボタンをクリックすると、次のようなウィンドウが表示されます。

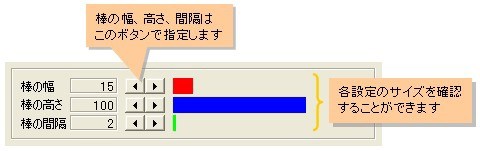

棒の幅 、高さ、間隔の指定

棒グラフの幅、高さ、間隔は ボタンで指定します。



をクリックすると値を増減することができます。指定された値(単位はポイント)は、ボタンの左側に表示されます。

ここで指定される棒の高さは、 「棒の高さの適用値」で指定されたデータが描画される際の高さになります。




棒の高さの適用値

の「棒の高さ」で指定された値を適用するデータを指定します。



たとえば、適用値を「最大値」(既定値)に指定した場合、グラフ化対象のデータのうち、最大値のデータが「棒の高さ」で指定された高さになり、その他のデータは、最大値を基準にして棒の高さが決まります。
適用値としては、「最大値」の他、「中間値」と「最小値」を指定することができます。

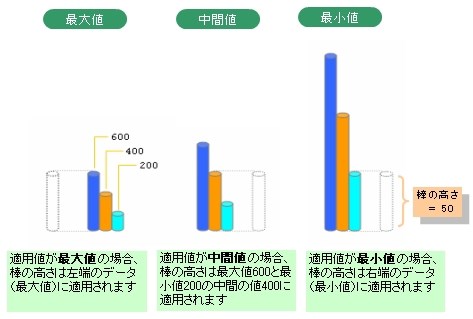

適用値の違いによる棒グラフの描画例を次に掲げます。

《例》グラフ化するデータは600、400、200、棒の高さは 50 とします。


 ■ 適用値別のグラフ描画




棒グラフの形状

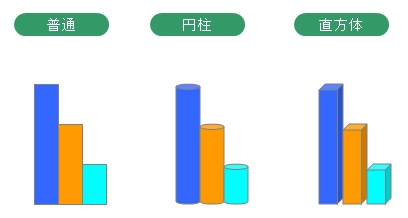

棒グラフの形状を指定します。




 ■ 棒グラフの形状




データ表示

グラフ化したデータやメモ、プロット名の表示に関する設定を行います。


 ■ データ表示の例

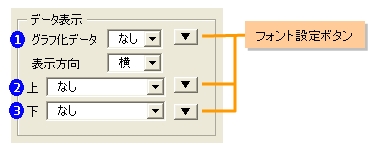

上記のデータ表示に対応する条件設定項目は次の通りです。




グラフ化データの表示

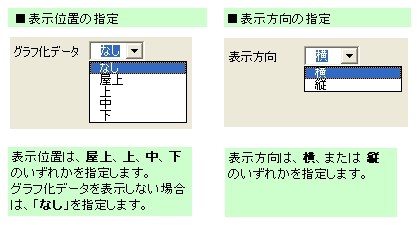

グラフ化したデータの表示位置、表示方向、表示フォントを設定します。

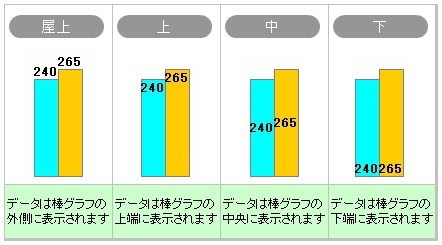

 ■ 表示位置の指定(表示方向=横)

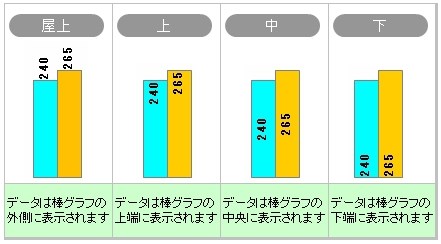

 ■ 表示位置の指定(表示方向=縦)

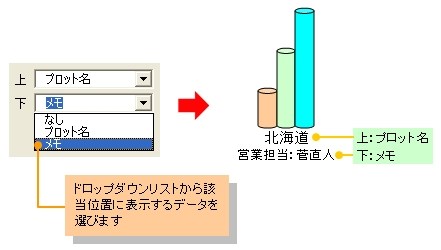

プロット名、メモの表示

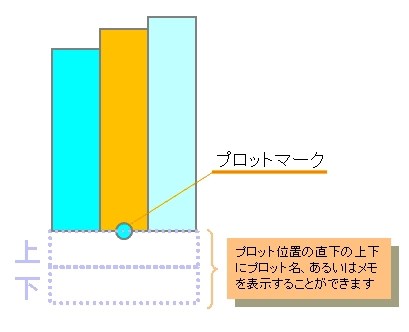

プロットマークの位置を基点に、プロット名とメモを表示することができます。





 ■ プロット名とメモの表示例





プロット名とメモは、上下のどちらにも表示する事ができます。
「なし」を指定すると、指定位置にはデータは表示されません。
上に「なし」を指定した場合、下に指定したデータは上位置に表示されます。

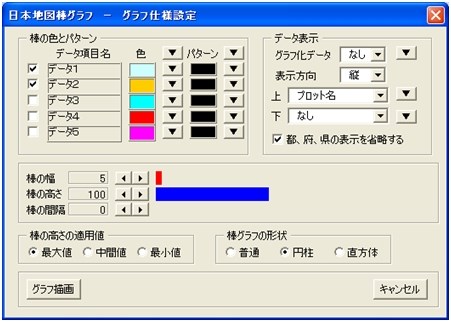

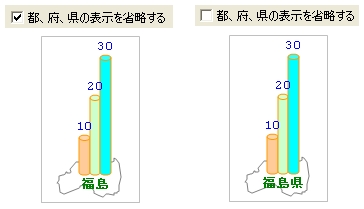

機能486:日本地図棒グラフ」には、プロット名の表示に「都、府、県の表示を省略する」オプションがあります。


 ■ 「都、府、県の表示を省略する」オプション


プロット名の表示において、東京都の「」、大阪府、京都府の「」、〜県の「」の表示を省略する場合は、このオプションにチェックを入れます。

 ■ 都、府、県の表示を省略




フォント設定

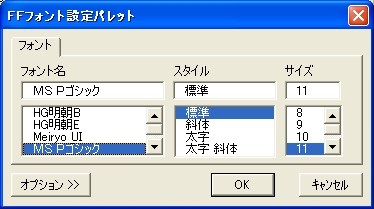

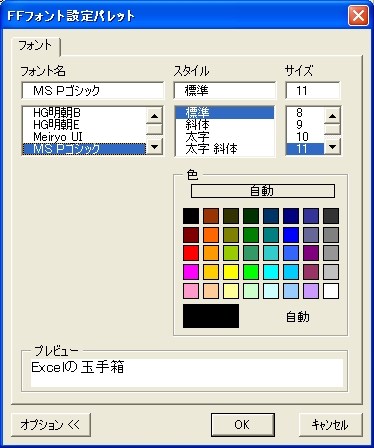

データの表示フォントを指定する場合は、 ボタンをクリックします。次のようなフォント設定パレットが表示されます。


 ■ フォント設定パレット



オプション>>]ボタンをクリックすると、フォント色を設定する画面が表示されます。







 機能メニュー
当機能のボタンをクリックすると、機能メニューが表示されます。

 ■ 機能メニュー


グラフ仕様設定
グラフの表示仕様を設定します。
詳細は、「グラフ仕様設定」を参照してください。

プロットマーク表示
グラフの表示位置であるプロットの表示/非表示を行います。
詳細は、「プロットメニュー」を参照してください。

補助機能
補助機能のサブメニューを表示します。
詳細は、「補助機能」を参照してください。

グラフ消去
表示されている全てのグラフ要素を消去します。

グラフ描画
設定されているグラフ仕様に基づき、グラフを描画します。





 プロットメニュー

  プロットの表示


グラフの表示位置を示すプロットを表示する場合は、機能メニューの「プロットマーク表示」にチェックを入れます。

 ■ プロットマーク表示

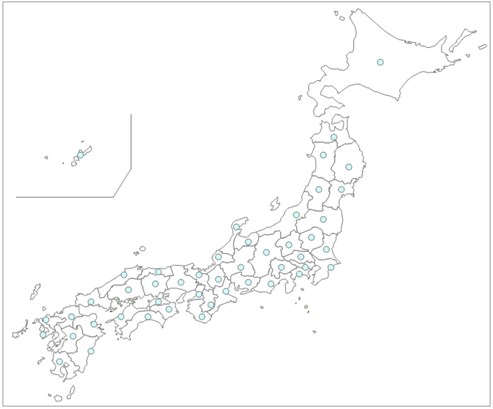

下の例は、日本地図で定義されているプロット( )を表示したものです。

 ■ プロットの表示



  プロットメニュー

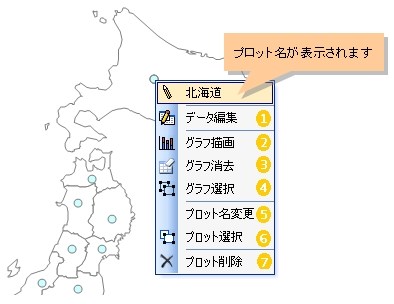

プロットマーク をクリックすると、プロットメニューが表示されます。 プロットメニューには、プロット単位での処理を実行するメニュー項目が表示されています。



プロットメニューは、プロットマークの他、当該プロットに表示されているエリア名、メモをクリックしても表示されます。


 ■ プロットメニュー



データ編集
プロット単位でデータの入力/編集を行うことができます。

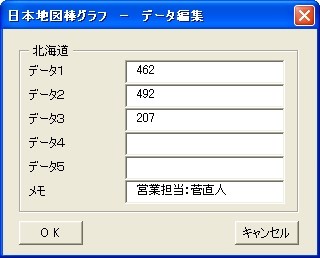

次のような、データ編集用のダイアログボックスが表示されます。

 ■ データ編集ダイアログボックス


データの入力/編集後、[OK]ボタンをクリックすると、データはデータシートに転記されます。

グラフ描画
プロット単位でグラフを描画します。

グラフ消去
プロット単位でグラフを消去します。

グラフ選択
プロット単位でグラフを選択状態にします。

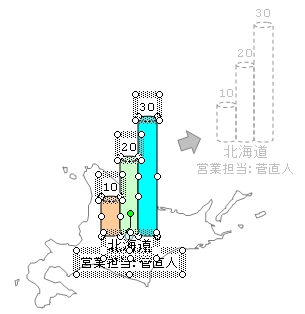

機能を実行すると、グラフ及びグラフの付加表示(データ、プロット名、メモ)が一括して選択状態になり、グラフの移動やコピーを行うことができます。

 ■ グラフを選択して移動



プロット名変更
プロット名を変更します。
機能を実行すると、次のようなダイアログボックスが表示されます。

 ■ プロット名変更


既存のプロット名を変更する場合は、プロット名を入力して[OK]ボタンをクリックします。


プロット選択
プロットマークを選択状態にします。

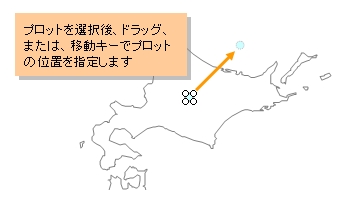

プロットマークの位置は、グラフ表示の中心になります。グラフ表示位置を変更する場合は、プロットマークを選択状態にしてドラッグするか、上下左右のカーソル移動キーを使います。

 ■ プロットの移動



プロット削除
登録されているプロットを削除します。
削除の確認メッセージに対して[はい]を指定すると、プロット、及び、データシートに登録されている該当プロットのデータが削除されます。

 ■ プロット削除の確認

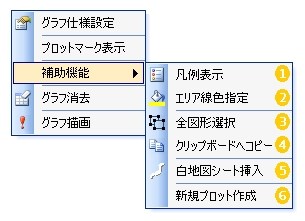

 補助機能
 ■ 補助機能メニュー



  凡例表示

グラフ仕様に基づいた凡例を表示します。

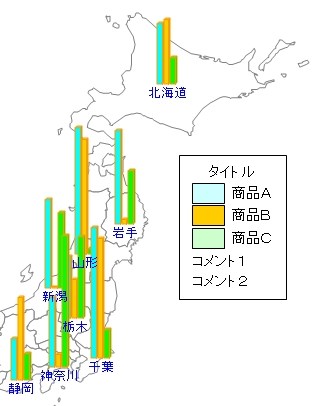

 ■ 凡例表示

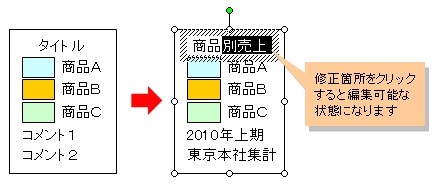

凡例は、タイトル、棒の色とデータ項目名の対応、及び、2つのコメントで構成されています。タイトル、及びコメントは自由に編集する事ができます。

 ■ 凡例の編集

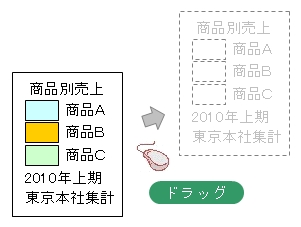

凡例をドラッグすることにより、表示位置を移動する事ができます。

 ■ 凡例の移動



  エリア線色指定

白地図の境界線の色(エリア線色)を指定することができます。
エリア線色指定」を実行すると、色指定のためのダイアログボックスが表示されます。

 ■ エリア線色の指定



  全図形選択

アクティブシートの全図形オブジェクトを一括して選択状態にします。作成した棒グラフ全体をコピーしたり移動する場合に利用する事ができます。

 ■ 全図形選択






この機能で作成したグラフの画像をパワーポイントやワードで使用する場合の手順は、以下のページを参考にしてください。

地図グラフの画像をパワーポイントで利用する方法



  クリップボードへコピー

作成した地図グラフをクリップボードへコピーすることができます。
クリップボードへコピーした地図グラフの画像は、他のアプリケーションへ貼り付ける事ができます。

  白地図シート挿入

新規の白地図シートをアクティブブックに挿入します。
機能を実行すると、シート名を指定するダイアログボックスが表示されます。

■ 白地図シート名の指定



シート名を入力して[OK]ボタンをクリックすると、白地図シートが挿入されます。



  新規プロット作成

新規のプロット(グラフ表示位置)を作成することができます。
新規プロットの作成手順は、次のとおりです。


  「補助機能」→「新規プロット作成」にチェックを入れます。

■ 新規プロット作成


この項目にチェックが入っている間は、新規のプロットを続けて作成することができます。

  プロットを作成する位置をマウスカーソルでポイントしてクリックします。

■ プロット位置の指定




ポップアップメニューが表示されますので、「新規プロット作成」をクリックします。

■ 新規プロット作成

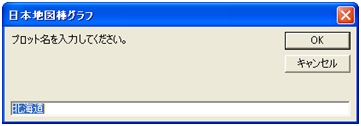

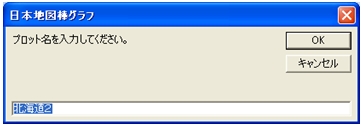

  プロット名を指定します。


■ プロット名の指定

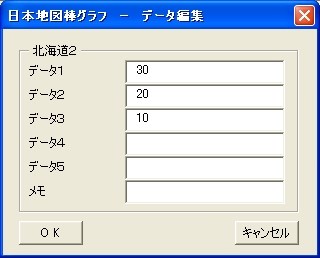

  データ入力画面が表示されますので、データを入力します。


■ データ入力



  グラフの仕様に基づき、グラフが描画されます。


■ グラフ描画







新規プロットの作成は連続して行うことができます。新規プロットの作成を終了する場合は、「補助機能」→「新規プロット作成」のチェックを外してください。





 その他の仕様

棒グラフの省略表示
グラフ化するデータの内容、及び、指定した棒の高さや適用値によっては、棒グラフの全てを表示できない場合があります。特に、シートの上の方に位置するプロットにおいて、背の高い棒グラフを表示しなければならない時は、その先端がグラフ表示の限界位置(シートの1行目)を越えてしまいます。このような時、当機能では、下図のように棒グラフを省略して表示します。

 ■ 棒グラフの省略



マイナスデータの取り扱い
マイナスデータは、プロット位置から下方向の棒グラフとして表示されます。

 ■ マイナスデータのグラフ表現






類似機能
機能487:アジア地図棒グラフ
機能488:ヨーロッパ地図棒グラフ
機能489:世界地図棒グラフ
機能490:アメリカ地図棒グラフ
関連機能
機能138:簡易棒グラフ
機能244:地図棒グラフ
機能276:プロット棒グラフ
機能427:どこでも!棒グラフ
機能432:その場で!棒グラフ
機能377:日本地図色塗り
機能412:地図地点プロット
機能417:積上棒グラフ作成


この機能のトップに戻る

2010.12.02/2017.06.17
